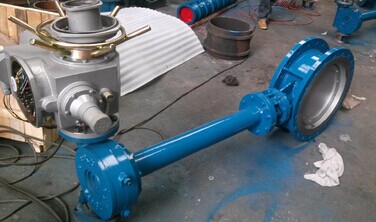

加长杆硬密封蝶阀

简要描述：加长杆硬密封蝶阀D343H蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。

产品型号：D343H

厂商性质：

更新时间：2021-08-07 10:23:12

访问量：604

加长杆硬密封蝶阀D343H蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可调换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封.硬密封蝶阀的驱动形式除了电动之外还有：手动,蜗轮杆传动,气动等。D343H蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

特点:

1,开启力矩小,灵活方便,省力节能

2,三维偏心结构,使蝶板越关越紧,其密封性能可靠,达到无泄漏：

3D343H蜗轮法兰多层次硬密封蝶阀损,使用寿命长等。

加长杆硬密封蝶阀标准:

设计规范	GB/T 12238
结构长度	GB/T 12221
法兰连接	GB/T 9113
试验与检验	GB/T 13927
产品标识	GB/T 12220

性能：

公称通径	DN（mm）	50～300
公称压力	PN（MPa）	1.0	1.6	2.5
试验压力	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性及粉尘颗粒物等；
适用温度	-40℃～600℃
驱动形式	手柄、涡轮、电动、气动、液动

加长杆硬密封蝶阀主要零部件材料

零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

加长杆硬密封蝶阀
