防静电V型球阀

简要描述：VQ41F防静电天然气球阀可专门用于天然气、煤气、液化气等燃气及非腐蚀性气体管道控制和流量控制。具有弹簧静电导出装置，即在球体与阀杆、阀杆与阀体之间设置导电弹簧，使球体与阀杆及阀杆与阀体之间形成静电通道，达到清除静电的目的。避免静电打火点燃易燃介质，确保系统安全。当万一发生火灾而使聚四乙烯等软密封圈烧损时，球阀仍然能够可靠操作并具有良好的密封性能，以防止火灾的扩大。耀圣防静电V型球阀适用在天然气，人工煤制气、易燃,易爆的化工原料等工业领域。

产品型号：VQ947H/F/W/Y-16P DN450
厂商性质：生产厂家
更新时间：2023-07-28 10:35:29
访问量：328

产品咨询联系我们

产品分类

相关新闻

详细介绍

VQ41F防静电天然气球阀可专门用于天然气、煤气、液化气等燃气及非腐蚀性气体管道控制和流量控制。具有弹簧静电导出装置，即在球体与阀杆、阀杆与阀体之间设置导电弹簧，使球体与阀杆及阀杆与阀体之间形成静电通道，达到清除静电的目的。避免静电打火点燃易燃介质，确保系统安全。当万一发生火灾而使聚四乙烯等软密封圈烧损时，球阀仍然能够可靠操作并具有良好的密封性能，以防止火灾的扩大。耀圣防静电V型球阀适用在天然气，人工煤制气、易燃,易爆的化工原料等工业领域。相关产品系列：燃气球阀,天然气专用球阀,燃气专用球阀,煤气球阀,防静电燃气球阀,液化气专用球阀,防飞杆天然气球阀、耐磨V型球阀，高温高压V型球阀，大口径V型球阀，耐腐蚀V型球阀，可更换阀座V型球阀.

一、防静电V型球阀设计原理：

耀圣生产的防静电V型球阀是通过设置球阀调节阀的球体在启闭转动过程中与阀座产生的静电能通过导电滚珠以及导电弹簧传达到阀杆上，然后阀杆能通过手柄或者阀体上阀杆接触的部位将静电感应导出到外界环境中，减少静电在阀体内进行积累，从而消除了静电积累的隐患。另外球阀调节阀设置设计两套操控机构，操控方式多，操控灵活。阀体设有阀杆套与阀体内腔连接的阀杆套，阀杆穿过阀杆套，内端伸入阀体，与球体连接，外端伸出阀杆套，与控制机构固定连接，阀体为导电阀体，阀杆为导电阀杆，阀杆内端侧壁设有沉孔，沉孔由内而外设有导电弹簧和导电钢珠，控制机构包括与阀杆同轴连接的电动执行器和手柄。

二、球阀调节阀在化工厂使用时的防静电结构介绍：

防火防静电球阀调节阀采用不锈钢304、316等不锈钢材料铸造制作而成,密封性为防火结构,阀杆与球体间开启了防静电装置构造,适合用于易燃,易爆的化工原料等工业领域。如果氮气中断，会产生非常严重的后果(如与氧气发生化学反应，甚至有火灾危险)，需要设置缓冲氮气15-20分钟的缓冲罐。氮气缓冲罐通常安装在制氮机的出口主管上，目的是缓冲稳定压力。当制氮机异常停止工作时，可以储存一些氮气来补充系统。从缓冲罐中引出多个分支。进罐前其实不用安装减压阀，直接安装选用好的自应力式调节阀即可。其防静电构造可让它与普通球阀一样达到很好的密封性能,如果当发生火灾密封设计烧毁还可以使用金属密封电源开关,起到很好的关闭和开启功效,当密封使用时产生静电,球阀调节阀导静电装置会把静电感应导出阀外，改进包括有阀体、阀盖、球体、阀杆以及操控机构。

三、耀圣防静电球阀主要特点:

防静电V型球阀采用固定球设计，专门为燃气、液化气管道设计的球阀设有防静电、防火装置。相对运动部位均采用磨擦系数极小自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作更加灵活。

2、防静电球阀采用全通径或缩径设计，流通阻力小。经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能满足用户的各种工况使用要求。

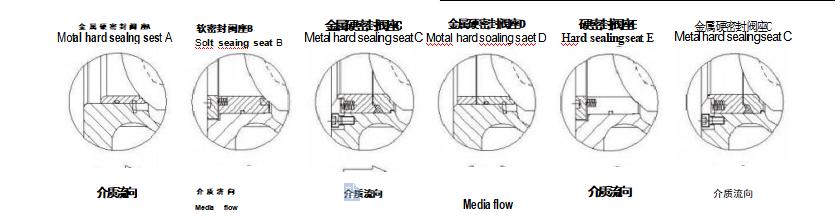

3、金属硬密封防静电球阀采用双向金属可动密封结构，具有自动补偿及自洁功能，密封性能优越。球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。

4、防静电V型球阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。

5、每个球阀都有两个可动密封座，两个方向都能密封，因而安装时不须考虑介质的流向。6、具有防火防静电结构，在阀杆与阀体及阀杆与球体之间设置导电弹簧，避免静电打火点燃易燃介质。确保系统**。启闭快启闭时需把球体转动90°,方便而快。

7、耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。8、自动泄压结构，当滞留在阀门中腔的液体介质由于温度升高而气化，从而中腔压力异常升高时，中腔介质能依靠本身的推力推动阀座而自动泄压，从而确保阀门**。

四，防静电V型球阀技术参数

公称通径DN	25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500.
公称压力PN	1 .0、1 .6、2 .5、4 .0、6 .4(MPa)或ANSI 150LB、300LB
连接方式	法兰式
温度范围	- 20~160℃(常温)、 - 20~230℃(中温)、 - 20~425℃(高温)
压力试验	阀体水压测试为最大工作压力的1.5倍，密封测试压力为最大工作压力的1. 1倍，测试介质为水。

零件清单

序号	名称	数量(件)	材料
23	双头螺柱Stud	2	SS304
22	六角螺母Hexagon nut	2	SS304
21	填料压盖Packing gland	1	WCB、CF8、CF8M、CF3M
20	填料Stuffing	6	SS304、SS316
19	内六角螺钉Hexagon socket screw	6	PTFE、柔性石墨
18	填料箱Stuffing box	1	SS304、SS316
17	执片Shim	2	SS304+石墨、PTFE
16	轴套Axle sleeve	1	复合材料Composite material
15	下阀杆Lower shaft	1	SS304、SS316
14	上阀杆Upper shaft	1	SS304、SS316
13	○型圈O-ring	1	氟橡胶Viton
12	○型圈O-ring	1	氟橡胶Viton
11	预紧力弹簧Wayy sprinc	16	SS316
10	阀座Valve seat	1	SS304、SS316、SS316L+司太立
9	V型球V-ball	1	CF8、CF8M、CF3M+镀硬铬或喷焊司太立
8	阀体Body	1	WCB、CF8、CF8M、CF3M
7	垫片Shim	1	SS304+石墨、PTFE
6	轴套Axle sleeve	1	复合材料Composite material
5	底盖Bottom cover	1	SS304、SS316
4	内六角螺钉Hexagon socket screw	6	SS304
3	阀盖Bonnet	1	WCB、CF8、CF8M、CF3M
2	双头螺柱Stud	12	SS304
1	六角螺母Hexagon nut	12	SS304

六、VQ41F防静电天然气球阀相关型号VQ47、VQ347、VQ41、VQ341，口径范围:DN50≈DN700，压力范围:PN16-PN100 150LB-600LB，温度范围:－20℃≈550℃，传动方式:手动、蜗轮传动、气动、电动，阀体材质:铸钢、不锈钢、锻钢，2205，2507，904L，TI2,TA10,310S等，连接方式:法兰、焊接。
