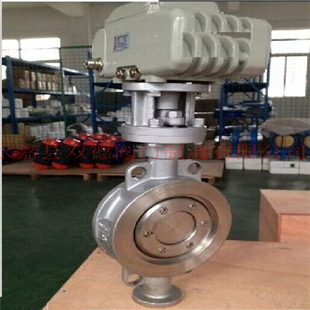

不锈钢气动蝶阀

简要描述：不锈钢气动蝶阀阀座采用硬密封兼容的多层次结构，加工精湛，工艺先进。气动金属密封蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，可实现对压力、流量、温度、液位等参数的调节。气动硬密封蝶阀配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动硬密封蝶阀由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成，结构简单、体积小、重量轻，所以气动金属密封蝶阀被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

产品型号：d643h
厂商性质：经销商
更新时间：2021-07-20 13:41:07
访问量：615

产品咨询联系我们

产品分类

相关新闻

详细介绍

不锈钢气动蝶阀标准

设计标准	GB/T12238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

不锈钢气动蝶阀执行器技术参数

公称通径DN(mm)	DN50～1000mm	执行器型号	GT、AT、AW系列单双作用气动执行器
公称压力(MPa)	PN1.0、1.6、2.5MPa	供气压力	0.4～0.7MPa
阀体形式	直通铸造阀体	气源接口	G1/4"、G1/8"、G3/8"、G1/2"
连接形式	法兰式、对夹式	环境温度	-30～+70℃
阀芯形式	蝶板式	作用形式	单作用执行机构、双作用执行机构
密封填料	柔性石墨、聚四氟乙烯	可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
流量特性	近似等百分比、直线性	采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

不锈钢气动蝶阀主要零件材料

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
填料	O型圈、柔性石墨

不锈钢气动蝶阀性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.6	1.0	1.6	2.5
试验压力	强度试验	0.9	1.5	2.4	3.75
	密封试验	0.66	1.1	1.76	2.75
	低压气密试验	0.5～0.7
适用介质	空气、水、污水、蒸气、煤气、油品等
适用温度	碳钢：-29℃～600℃ 不锈钢：-40℃～600℃

不锈钢气动蝶阀安装尺寸

不锈钢气动蝶阀

公称通经(DN)	主要尺寸					法兰尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa			2.5MPa
	L	L1	H	H1	A	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108	43	112	625	245	165	125	4-18	165	125	4-18	165	125	4-18
65	112	46	115	625	245	185	145	4-18	185	145	4-18	185	145	8-18
80	114	46	120	645	245	200	160	4-18	200	160	8-18	200	160	8-18
100	127	52	138	675	355	220	180	8-18	220	180	8-18	235	190	8-22
125	140	56	164	715	355	250	210	8-18	250	210	8-18	270	220	8-26
150	140	56	175	800	355	285	240	8-22	285	240	8-22	300	250	8-26
200	152	60	200	850	250	340	295	8-22	340	295	12-22	360	310	12-26
250	165	68	243	925	250	395	350	12-22	405	355	12-26	425	370	12-30
300	178	78	250	1035	450	445	400	12-22	460	410	12-26	485	430	16-30
350	190	78	280	1070	450	505	460	16-22	520	470	12-26	555	490	16-33
400	216	102	305	1190	450	565	515	16-26	580	525	16-26	620	550	16-36
450	222	114	350	1250	650	615	565	20-26	640	585	16-30	670	600	20-36
500	229	127	380	1290	650	670	620	20-26	715	650	20-30	730	660	20-36
600	267	154	445	1455	850	780	725	20-30	840	770	20-33	845	770	20-39
700	292	165	480	1585	850	895	840	24-30	910	840	24-36	960	875	24-42
800	318	190	530	1700	1250	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330	203	580	1965	1250	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410	216	650	2015	1250	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470	254	760	2250	1250	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
