简要描述：衬氟v型调节球阀是一种360度直角回转的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现 开关控制。V型球阀阀芯设计成带有特殊形式的V型口 (V 型口可根据不同的角度来实现调节精度)具有精确的流量特性和控制能力，适用于各种控制场 合。额定流量系数大，可调比大，密封性能优越，结构紧凑，体积小，可竖卧安装等优点。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切及 自洁能力，尤其适用于含有纤维性或软质颗粒的悬浮液的控制。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙 烯(F46)、聚四氟乙烯(PTFE)、 可溶性聚四氟乙烯(PFA)等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流 体通道呈V型、压降损失小、阀客量大、流量特性精确，配用电一气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛适 用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。

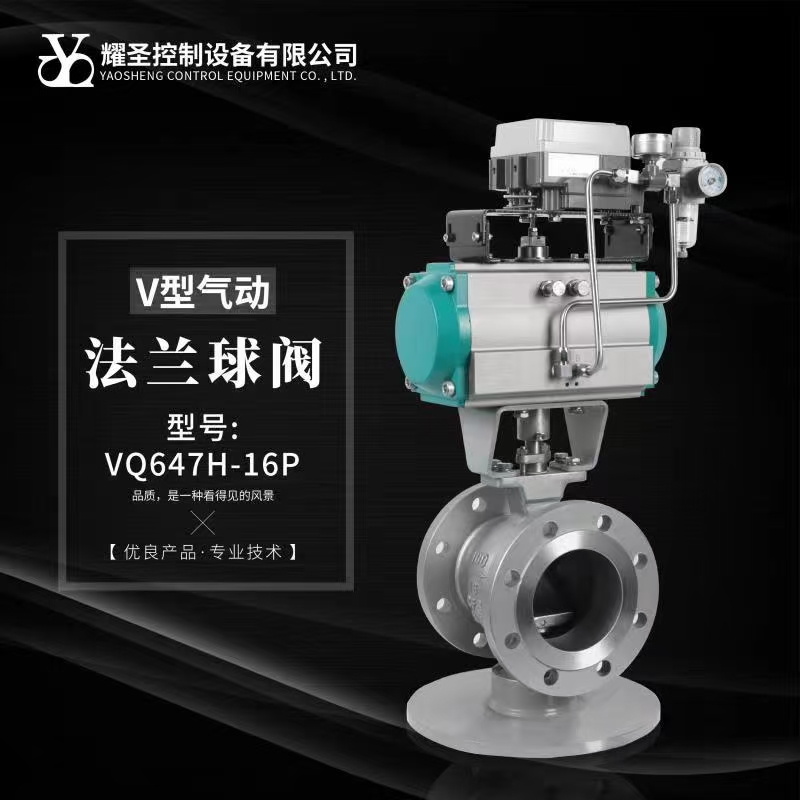

产品型号：VQ641F46-16C DN100
厂商性质：生产厂家
更新时间：2023-07-28 19:04:14
访 问 量：1082
相关文章
Related Articles详细介绍
产品特点：
衬氟v型调节球阀是一种360度直角回转的高级控制阀，它与阀门定位器配套使用，可实现比例调节；与二位五通电磁阀及控制箱配套使用，可实现 开关控制。V型球阀阀芯设计成带有特殊形式的V型口 (V 型口可根据不同的角度来实现调节精度)具有精确的流量特性和控制能力，适用于各种控制场 合。额定流量系数大，可调比大，密封性能优越，结构紧凑，体积小，可竖卧安装等优点。由于阀芯和阀座之间是无间隙回转，所以具有很大的剪切及 自洁能力，尤其适用于含有纤维性或软质颗粒的悬浮液的控制。在与流体接触的阀体内壁和阀内组件均采用高温模压衬氟塑工艺，包覆一层聚全氟乙丙 烯(F46)、聚四氟乙烯(PTFE)、 可溶性聚四氟乙烯(PFA)等防腐蚀材料，完全能达到切断腐蚀性介质与阀体外壳的接触，具有密封性能好，动作灵敏、流 体通道呈V型、压降损失小、阀客量大、流量特性精确，配用电一气阀门定位或气动阀门定位器，可实现对工艺管路流体介质的自动调节控制，广泛适 用于酸、碱等强腐蚀性介质和有毒、易挥发、易渗透等气体、液体类介质的控制。
衬氟V型球阀,它是针对强腐蚀介质的两位切断而专门研制的;如果用在调节场合,球芯可变型为“V”型,并配上相应的附件。它们除具有“P”型或“V”型球阀的性能、特点外,该阀突出地考虑了阀的耐腐蚀性、使用的可靠性和制造的工艺性,即是当今最理想的税处理专用阀,又是当今最理想的耐腐蚀切断阀,可广泛地应用在各类强腐蚀介质场合,是传统的以及以前引进装置中的隔膜阀,衬胶蝶阀的替代产品。以前,水处理系统中的脱盐水装置大多使用衬橡胶隔膜阀,因其腐蚀效果很差而逐渐被衬氟隔膜阀取代,虽然氟塑料有几好的耐腐蚀性能,解决了耐腐蚀问题,但因隔膜阀的结构缺陷,其工作时膜片的上下折叠运动,由很薄的氟塑料制成的隔膜片很快被折破,这就是尽量不采用隔膜阀,本公司亦不推荐使用的主要原因。
解决氟塑料隔膜阀寿命短的问题,靠更换膜片或更换新阀不是有效的办法,我们认为只能从结构上改进才能从根本上解决。通过对各种阀型的可靠性和易于实现耐腐蚀的分析,我们选用了球阀结构;在耐腐蚀方面,仍然选用衬氟塑料,它可在180℃温度内,耐各种强腐蚀介质,脱盐水站的介质对它不产生腐蚀,在结构上,由于球芯是一个强度高,刚度好的不易变形的零件,因此从根本性上解决了耐腐蚀性、可靠性两大问题。为此,该产品获国家专利。
主要由衬氟阀体、衬氟球阀和阀座、上阀盖、填料等零件组成。阀体流道形状有O形和V形两种。O形球阀的流量特性为快开,一般用于两位式切断场合;V形球阀的流量特性为近似等百分比,用于调节阀场合衬氟v型调节球阀根据需要,还可定做矩形流道口,用于需直线特性的调节场合。
阀体外壳有ZG230-450和1Cr18Ni9Ti两种,后者用于有腐蚀性环境的场合,如现场因介质泄漏或因其工艺原因有较强的腐蚀性,可在阀体、执行器及支架连接件外表面涂覆环氧树脂漆,这样能有效地提高阀体外壳的防腐蚀性能。
产品特点Product features
1. 耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀；
2. 流通能力大，且介质流向不受限制；
3. 密封性能好、泄漏量小：密封阀座采用聚四氟乙烯，具有可靠的密封性和自润滑性，泄漏量低；
4. 除适用于一般的气、液体外，更适用于高粘度以及带有纤维状和悬浮软质颗粒的介质；
5. 结构简单维修方便；
6. 配多弹簧的齿轮齿条气动执行机构，以及角行程的电动执行机构，方便各种环境适用，是目前用量相当大的控制和切断系统。
7.耐腐性能:除高温氟元素和熔融状态的碱金属对它有腐蚀作用,某些卤化物或芳香烃使其有轻微的膨胀外,其它诸如强酸(包括浓硝酸和王水)、强碱、强氧化剂、油脂、酮、醚等即使在高温下也对它不起作用。
主要参数
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
流量系数 |
O型 |
21 |
38 |
72 |
110 |
171 |
273 |
385 |
513 |
941 |
1455 |
2226 |
3595 |
|
V型 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程 |
90° |
||||||||||||
|
公称压力 |
1.6、4.0、6.4MPa |
||||||||||||
|
流量特性 |
V型:近似等百分比;O型:快开 |
||||||||||||
|
可调范围 |
V型:100:1 |
||||||||||||
|
作用形式 |
气开式、气关式 |
||||||||||||
|
法兰标准 |
符合JB78-59、JB79-59标准、可按JB/T79.1-94、JB/T79.2-94、ANSI、JIS、DIN等标准订货生产 |
||||||||||||
注:公称压力、公称通径超出列表范围的产品请与本公司联系,可商洽解决。
5 阀体、阀内件材料组合、工作温度及 泄漏率
|
名称Name |
材质Material |
|
阀体、阀蓋、球芯Body、bonnet、core |
WCB、LCB、CF8、CF8M、CF3M |
|
衬里材料Lining material |
PO、PE、PP、F46、F4、 |
|
密封图、填料、垫片Sealing ring,packing.gasket |
聚四氟乙烯PTFE |
|
气动执行机构Pneumatic actuator |
组合件(件气动说明书)Assembly parts(pneumatic instruction manual) |
|
电动执行机构Electric actuator |
组合件(件电装说明书)Assembly parts (electric instruction manual) |
V 型球阀V型切口示意图v type ball valve V type incision diagram
15° V型 端 口 30° V型端口 60°V 型端口
15° V-shaped opening 30° V-shaped opening 60° V-shaped opening
技术参数Technical parameter
|
公称通径DN Nominal diameter |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 系数(KV) Rated flow coefficient |
|
15 |
25 |
50 |
70 |
100 |
180 |
270 |
440 |
680 |
990 |
1760 |
2750 3900 |
||
|
配气动执 行机构 With oneumati actuator |
双作田 acting |
AT52 |
AT52 |
AT63S |
AT63S |
AT75S |
AT83 |
AT92 |
AT105 |
AT125 |
AT140 |
AT160 |
AT210 |
AT270 AT300 |
|
|
Sinale -acting |
AT63S |
AT63S |
AT75S |
AT83S |
AT92S |
AT105S |
AT125S |
AT140S |
AT160S |
AT160S |
AT190S |
AT240S |
AT300S AT350S |
||
|
配电动执 行机构 totro |
精小型 smalltype |
05 |
10 |
16 |
20 |
40 |
50 |
60 |
100 |
160 |
200 |
||||
|
流量特性 Flow characteristic |
等百分比 Percentage |
||||||||||||||
|
公称压力(MPa) Nominal pressure |
0.6MPa、1.0MPa、1.6MPa、2.5MPa、150Lb |
||||||||||||||
|
球芯转角 3all core angle turning |
90° |
||||||||||||||
|
允许压差(MPa) Allowabie pressure differential |
为介质工作压力 Medium working pressure |
||||||||||||||
|
允许泄漏等级 Permissible leakage level |
软密封：VI级(或无泄漏) Soft seal; Vl grade (or no leakage) |
||||||||||||||
V 型球阀V型切口示意图v type ball valve V type incision diagram
|
信号接管 螺纹/操作压力 |
M10×11/400-800KPa(0.4-0.8MPa) |
主要性能指示Main performance instructions
|
项 目 Program |
技术指示 Technical instruction |
|
|
基本误差(%) Basic error(% |
不带定位器 No locator |
带定位器 With locator |
|
同关 (%' Return difference<(%) |
±10 |
±1.5 |
|
死 区 < ( % ) Dead zone<(%) |
8 |
1.5 |
|
泄漏量 Leakage rate |
6 |
0.6 |
|
允许泄漏量 Permissible leakage |
VI级(或无泄漏) Vl grade(or no leakage) |
10-4x阀额定容量 10-4 xvalve rated capacity |
|
可附配件 Available accessories |
VI级(或无泄漏) Vl grade (or no leakage) |
5x10-6x阀瓶定穿量 5×10-6xvalve rated capacity |
|
额定流量系数Kv偏差(%) Rated flow coeffiaient Kv deviation |
电气定位器或电/气转换器、空气过滤减压器、电磁阀、手轮机构等 Electrical locator or electric/gas converter, air filter pressure reducer, solenaid valve,hand wheel, etc |
|
阀体外形尺寸Body outer dimensions
|
20 |
3/4 |
98 70 |
43 11 |
N |
4- φ15 |
|
25 |
1 |
108 79.5 |
51 13 |
N |
4- φ15 |
|
32 |
114 |
117 89 |
64 14 |
N |
4- φ15 |
|
40 |
11/2 |
127 98.5 |
73 16 |
N |
4- φ15 |
|
50 |
2 |
152 120.5 |
92 17 |
N |
4- φ19 |
|
65 |
21/2 |
178 139.5 |
105 21 |
N |
4- φ19 |
|
80 |
3 |
190 152.5 |
127 22 |
N |
4- φ19 |
|
100 |
4 |
229 190.5 |
158 22 |
N |
8- φ19 |
|
125 |
5 |
254 216 |
186 22 |
N |
8- φ22 |
|
|
6 |
279 241.5 |
216 24 |
N |
8- φ22 |
|
200 |
8 |
343 298.5 |
270 27 |
N |
8- φ22 |
|
250 |
10 |
406 362 |
324 29 |
N |
12- φ25 |
|
300 |
12 |
483 432 |
381 30 |
N |
12- φ25 |
|
350 |
533 476 413 33 |
2 |
12- φ29 |
||
阀体端面法兰连接尺寸Body end flange connection size PN16
|
公称通径 Nominaldiameter |
法兰外径 Flange outer diameter |
螺栓孔中心距 Bolt hole center distance |
密封面直径 Seal ing surface diameter |
法兰厚度 Flange thickness |
密封面高度 Sealing face height |
数=孔径 Hole number-hole diameter |
|
|
DN |
NPS |
D K |
d |
C |
|
n-中z |
|
|
15 |
1/2 |
95 65 |
45 |
16 |
2 |
4- φ14 |
|
|
20 |
3/4 |
105 75 |
55 |
18 |
2 |
4- φ14 |
|
|
25 |
|
115 85 |
65 |
18 |
2 |
4- φ14 |
|
|
32 |
11/4 |
140 100 |
75 |
18 |
2 |
4- φ18 |
|
|
40 |
11/2 |
150 110 |
85 |
18 |
3 |
4- φ18 |
|
|
50 |
2 |
165 125 |
100 |
18 |
3 |
4- φ18 |
|
|
65 |
21/2 |
185 145 |
120 |
18 |
3 |
8- φ18 |
|
|
80 |
3 |
200 160 |
135 |
20 |
3 |
8- φ18 |
|
|
100 |
4 |
220 180 |
155 |
20 |
3 |
8- φ18 |
|
|
125 |
5 |
250 210 |
185 |
22 |
3 |
8-①1B |
|
|
150 |
6 |
285 240 |
210 |
22 |
3 |
8- φ22 |
|
|
200 |
8 |
340 295 |
265 |
24 |
3 |
12- φ22 |
|
|
250 |
10 |
405 355 |
320 |
26 |
3 |
12- φ26 |
|
|
|
12 |
460 410 |
375 |
28 |
4 |
12- φ26 |
|
|
so |
14 |
520 470 |
435 |
30 |
|
16- φ26 |
|
阀体端面法兰连接尺寸Body end flange connection size ANSI B16.5150LB
|
公称通径 Nominaldiameter |
法兰外径 Flange outer diamete |
螺栓孔中心距 Bolt hole center distance |
家封面直径 Sealing surfa ce amato |
法兰厚度 Flange thickness |
密封面高度 Sealing face helght |
孔数-孔径 Hole number-hole dlamata |
|
|
|
NPS |
D K |
d C |
|
n- φ7 |
||
|
15 |
2/1 |
89 60.5 |
35 10 |
Q |
A. φ15 |
||
|
65 |
212 |
222 |
241 |
190 |
241 |
F⁰7 |
70 |
4-10 14×14 |
16 |
85 |
100 |
80 |
110 |
65 |
|
F10 |
102 |
4-12 17×17 |
19 |
|||||||||||
|
80 |
3 |
241 |
283 |
203 |
283 |
F10 |
102 |
4-12 17x17 |
19 |
130 |
150 |
120 |
160 |
93 |
|
100 |
4 |
305 |
305 |
229 |
305 |
F10 |
102 |
4-12 19x19 |
21 |
190 |
250 |
180 |
280 |
170 |
|
F12 |
125 |
4-14 |
||||||||||||
|
125 |
5 |
356 |
381 |
356 |
381 |
F12 |
125 |
4-14 22x22 |
24 |
320 |
450 |
280 |
600 |
265 |
|
150 |
6 |
394 |
403 |
394 |
403 |
F14 |
140 |
4-18 27x27 |
29 |
620 |
735 |
540 |
910 |
382 |
|
200 |
8 |
457 |
502 |
457 |
502 |
F16 |
165 |
4-22 36x36 |
38 |
1100 |
1295 |
960 |
1680 |
685 |
|
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
W |
145 |
145 |
169 |
169 |
201 |
209 |
242 |
275 |
332 |
385 |
450 |
562 |
722 |
830 |
|
T |
140 |
|
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
450 |
610 |
|
H |
205 |
208 |
210 |
232 |
274 |
287 |
327 |
363 |
398 |
432 |
475 |
615 |
740 |
885 |
衬氟v型调节球阀生产厂家为您提供的衬氟v型调节球阀结构尺寸表仅供参考。欢迎来电来函确认咨询！
